式样 | 项目 | 吊钩长 | 轴长 | 三马起重机械滑轮技术参数 | 自重 | 钢丝绳 | |||
吨位 | mm | mm | 外径φmm | 底径φmm | 内径φmm | 轴承型号 | kg | φmm | |
吊板式 | 0.5t | 124 | 72 | 130 | 110 | 47 | 6204 | 4.6 | 4.8 |
1t | 176 | 76 | 165 | 140 | 62 | 6305 | 11.5 | 7.4 | |
2t | 225 | 101 | 235 | 210 | 80 | 6307 | 16.6 | 11 | |
3t | 247 | 107 | 276 | 250 | 90 | 6308 | 26 | 13 | |
5t | 320 | 138 | 328 | 291 | 140 | 6313 | 35 | 14 | |

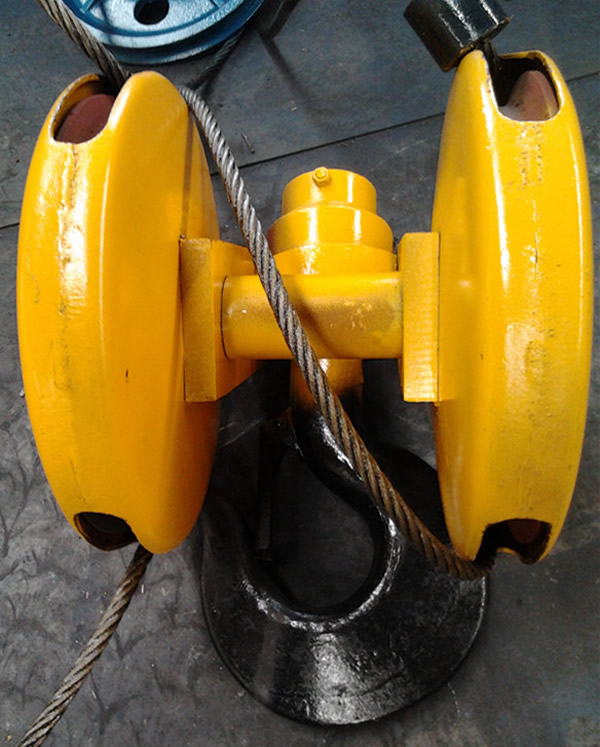

双滑轮式 | 1t | 230 | 110 | 95 | 47 | 6204 | 4.8 | ||
2t | 270 | 165 | 140 | 62 | 6305 | 7.4 | |||
3t | 350 | 235 | 210 | 80 | 6307 | 11 | |||
5t | 500 | 276 | 250 | 90 | 6308 | 13 | |||
10t | 513 | 328 | 291 | 140 | 6313 | 14 | |||
