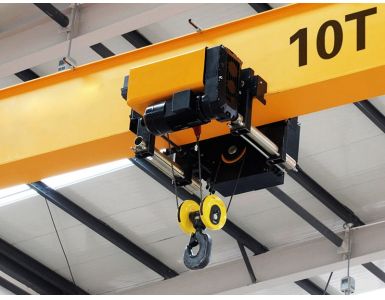

欧式钢丝绳电动葫芦


欧式钢丝绳电动葫芦是根据最新国家标准GB/T3811《起重机设计规范》,并参考欧洲FEM标准,采用先进设计技术开发的新产品。整套电动葫芦是一种新型节能环保产品,其技术处于国际先进水平,性价比在同类产品中名列前茅。

√ 采用FEM标准设计。
√ 提升高度:6~50 m。
√ 起重能力:最大320吨。

概述

欧式钢丝绳电动葫芦是根据最新国家标准GB/T3811《起重机设计规范》,并参考欧洲FEM标准,采用先进设计技术开发的新产品。整套电动葫芦是一种新型节能环保产品,其技术处于国际先进水平,性价比在同类产品中名列前茅。

特征

一般来说

一般布置为并联(C型结构),即绳卷筒通过减速机与电机并联。

具有极限尺寸小、结构紧凑、空间利用率高的特点。

产品采用模块化设计,受力结构合理,分组性好。

起升、制动平稳。参数设计合理,维护简单方便。

起升电机

起升电机采用德国原装进口2/12级电机。

欧洲优化设计,起重电机自重小,轮压小。

起升速度为双速或变频。

定位精确,盖子采用铝质,最大限度降低自重。

电机内齿轮采用磨削加工,硬度达到60HRC以上,精度7级。

整套性能更稳定,效率更高,使用寿命更长。

起重减速机

斜齿轮;硬齿面

自重小;密封性好

稳定性强;使用寿命长

起升制动器

自动磨损补偿电磁吸盘制动器

常闭制动器与电机一体化设计,同步性好

密封性好;防尘的; 重工人阶级

大面积摩擦连接;制动力矩可调

绳鼓

绳筒由套筒、左右端盖组成。

装配时,电机旁的绳卷筒通过花键壳与电机花键轴连接,并通过花键啮合传递扭矩。滚筒花键座与电机花键轴端留有1mm间隙,防止电机输出轴承受应力。

当吊钩处于最低位置时,至少有两圈钢丝绳缠绕在卷筒上。

采用免维护软导绳器,避免钢丝绳脱离罐体。

上升限制装置

四级可调旋转上升限位通过钢板折弯支撑座固定在法兰上。

上升限位输出轴为非标定制腰形轴。卷筒支撑轴上铣有一定深度的腰形凹槽,绳筒的转数通过配合传递给上升限位器,起到控制电动葫芦上升限位的作用。

钢丝绳

高强度钢丝绳;2160 N/mm2 破断拉力;

镀锌,免维护

挂钩装置

1/4绳——输出符合德国DIN标准的高强度吊钩;

结构紧凑;安全等级高;

举起的重物摆动幅度小;

安全锁;鼠标钩。

反作用轮装置

反作用轮装置由反作用轮、支撑架、弹簧组成。调节弹簧的减量使电动葫芦运行。反作用轮始终有一个力冲击主梁下方的盖板,使主动轮获得足够的轮压,避免打滑。独特设计的反作用轮装置取代了传统低头葫芦的配重箱,有效降低自重,同时保证整机运行平稳。

电动装置

控制电器部分采用德国施耐德原厂封装;性能可靠、灵活性高、使用寿命长;可选配超载限制器记录起重机工作记录和自动监控记录仪长期保存记录数据;被称为起重机的“黑匣子”。
