江苏三马电动葫芦构造特征

日期:12-13  点击:88  属于:公司新闻

江苏三马电动葫芦构造特征

江苏三马电动葫芦构造特征

CD、MD,型电动葫芦由减速器、运行机构(固定式不用)、卷简装置、吊钩装置、联轴器装置、起升电机(CD,型)或双速电机组(MD型)电气装置等部件组成。0.5~5吨(起升高度 18 米以上)运行式电动葫芦除上述部件外,再加装平衡梁装置及双轮小车装置10吨16吨、20吨运行式电动葫芦全部用平衡梁装置 并使用二套电动小车。

(一)江苏三马电动葫芦减速器


电动葫芦减速器分别采用行星轮、斜齿轮减速,结构紧凑、承载能力大。齿轮及齿轮轴用合金结构钢制造,并经过热处理。壳体均为铸铁制造,密封可靠。

(二)江苏三马电动葫芦运行小车机构

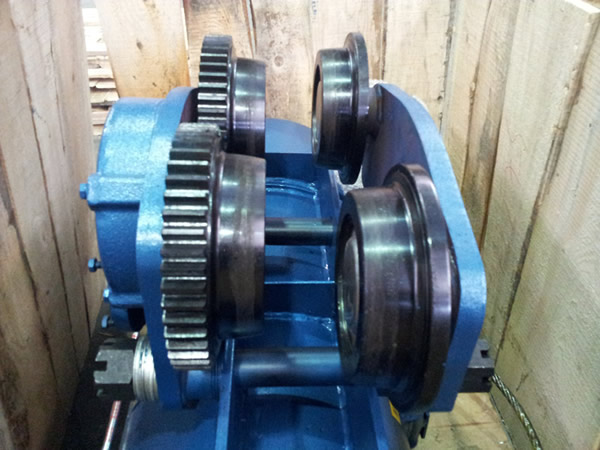

江苏三马电动葫芦运行小车


运行机构也称电动小车,由带制动器的锥形转子电动机通过运行减速器带动小车的一对主动轮,使整个葫芦沿着轨道移动; 5t(含 5t)以下为一套驱动装置,10t、16t、20 采用两套驱动装置,当用于箱形梁或与H 型钢配套使用时,车轮踏面为直线形,用于工字钢轨道时,车轮踏面为圆弧形。

(三)江苏三马电动葫芦卷简装置

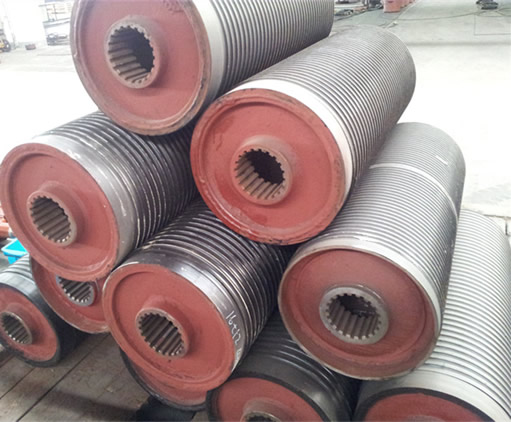

江苏三马电动葫芦卷简装置

卷筒全部采用钢管制成,卷筒左端盖花键与减速器空心轴连接,另一端用滚动轴承支承在锥形电动机前端伸出部位,卷筒外壳用钢板制成。

(四)江苏三马电动葫芦吊钩装置

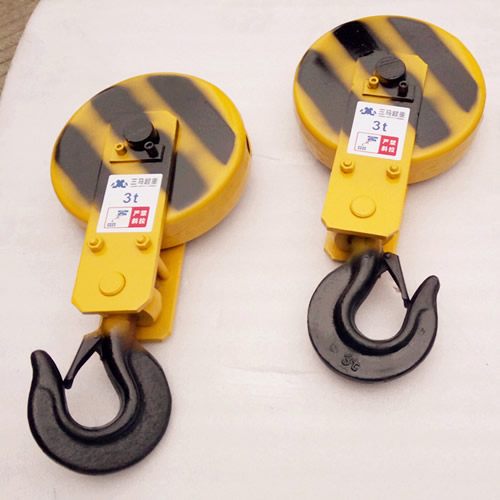

江苏三马电动葫芦吊钩装置

吊钩采用专用钢模锻制成,并用推力球轴承通过吊钩横梁与外壳相连接,使吊钩运转自如。滑轮由铸铁制成,其中0.25t~5t 为单滑轮式吊钩,10t、16t、20t为双滑轮式吊钩。

(五)江苏三马电动葫芦弹性联轴

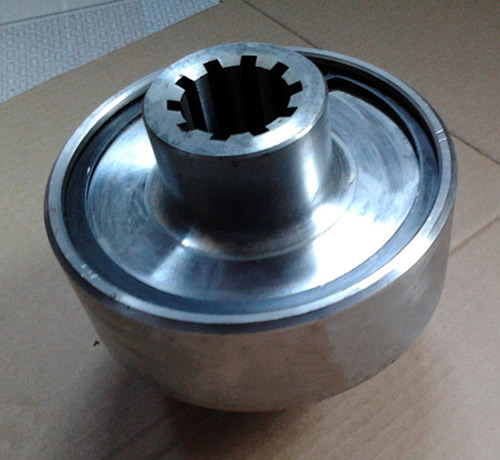

江苏三马电动葫芦弹性联轴

电机的力矩,通过爪形弹性联轴器传递到减速器,爪形弹性联轴器能吸收负载冲击获得平稳的起动。

(六)江苏三马电动葫芦锥形起升电机

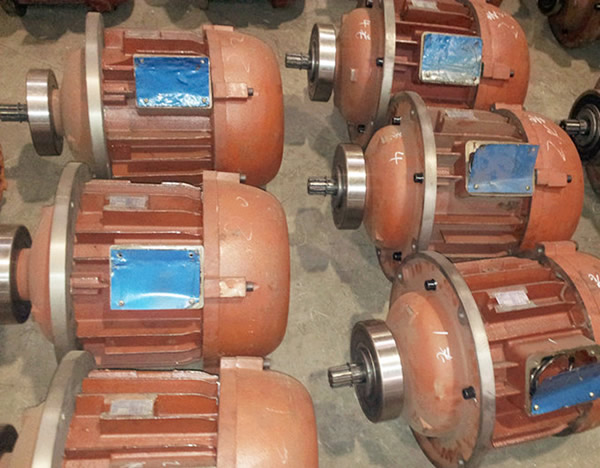

江苏三马电动葫芦锥形起升电机


起升电机采用较大起动力矩的锥形制动电机,以适应工作中频繁的直接起动,电机不工作时,锥形制动器在弹簧力的作用下紧抱电机后端盖,始终处于制动状态。工作时,电机接电后,锥形转子产生轴向磁拉力,磁拉力克服弹簧力,使风扇制动轮(配无石棉材料制动环》脱开后端盖,电机正常运转断电后,轴向磁拉力消失,在弹簧力作用下,风扇制动轮返回到原状态,实现制动。

(七)江苏三马电动葫芦双速电机组

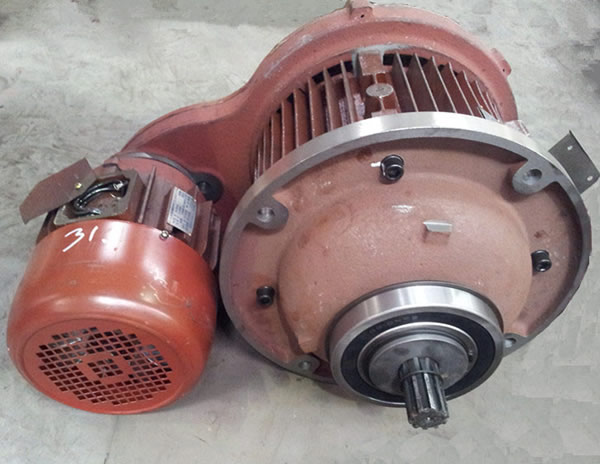

江苏三马电动葫芦双速电机组

双速电机组由主起升电动机、慢速起升电动机和慢速驱动装置组成。主起升电机工作时,慢速起升电机不接电处于制动状态,慢速驱动装置不动,电动葫芦快速升降。慢速起升电机工作时,通过慢速驱动装置带动主起升电机锥形转子旋转。此时,主起升电机不接电处于制动状态,电动葫芦慢速升降,这样就产生了两种起升速度。

(八)江苏三马电动葫芦限位装置

为防止吊钩上升、下降超过极限位置而造成故障,电动葫芦上装有限位器,当吊钩达到极限位置时,由卷筒装置上的导绳器带动卷筒外壳上的限位杆动作,触动安装在主电机上的限位开关而起限位作用。为了确保安全可靠,5t、10t、16t、20t电动葫芦在起升上极限位置处又安装了重锤限位装置,有效防止吊钩装置撞到葫芦本体,一般情况下,应将重锤限位装置作为第一限位使用。

(九)江苏三马电动葫芦控制箱电气装置

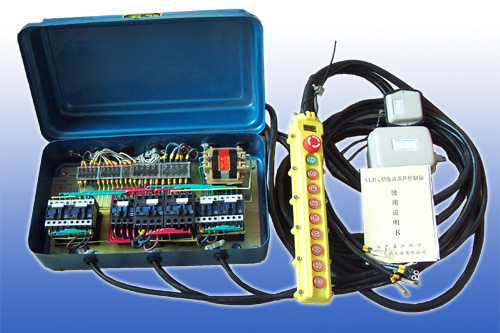

江苏三马电动葫芦控制箱电气装置

电气装置是由电控箱、电控箱连接架、限位器、控制按钮、软缆引入器等组成,电动葫芦的起升和运行通过控制按钮的操作来实现。电气装置的安装、接线、维护保养均须有资质的专业人士才能操作

(+)江苏三马电动葫芦起重量限制器

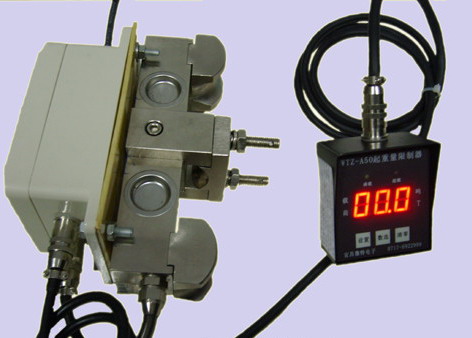

江苏三马电动葫芦起重量限制器

按国家特种设备安全技术规范要求,本公司3吨以上(含3吨电动葫芦均设置了起重量限制器,用以在超载时自动切断上升电路.保护设备。

其传感器装置安装在电动葫芦钢丝绳固定端处,安装要求详见起重量限制器的专用说明书;其中控制系统,全部安装在电动葫芦控制箱内,需对起重量限制器调试时,可按其专用说明书的要求对控制系统进行调试。


更多相关信息请查阅电动葫芦说明书   点击下载
